軌道交通定位測速

把UWB精確測距技術創新性地應用于軌道交通在軌車輛的定位是近年來在歐美發達國家興起的顛覆性技術，勢不可擋。如果說傳統的定位技術是燃油車的話，那么采用UWB定位技術就是電動車，代表了未來的趨勢，因循守舊的信號廠家可能會在未來的激烈技術競爭中處于不利的地位。采用UWB技術的列車定位系統已經由西門子在美國紐約地鐵和日立鐵路在意大利那不勒斯數字軌道上進行了部署，可行性可靠性已經得到了充分驗證，把這項創新技術應用到國內的軌道交通上主要是一項本地化的工程。

傳統的定位技術采用應答器，系統只知道列車處于哪個區間，不知道列車的精確位置。其次，由于應答器部署在軌道上，當需要對系統進行維護時，列車必須停運，這就造成了極大的不便。

我們的定位信標分為車載信標和軌旁信標，通過車載信標和軌旁信標的相互測距來解算列車的在軌位置，具有精度高，實時性好等突出優點。而且當需要對軌旁信標進行維護時，不影響列車正常運行。

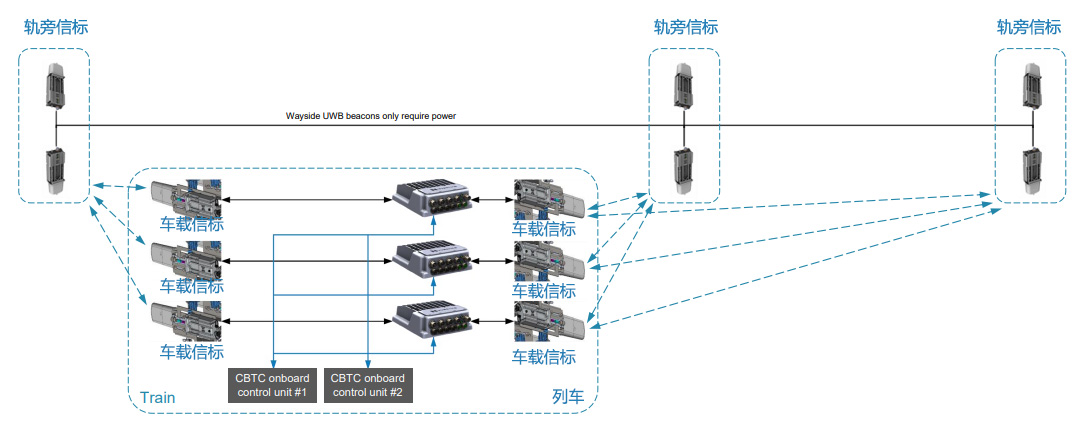

上圖是紐約地鐵UWB定位系統的架構，可以供國內的信號公司設計系統時參考。

安裝在車頭的車載信標依次和列車運行方向前方兩個位置的兩組軌旁信標進行測距，同時，安裝在車尾的車載信標和列車運行方向后方的一組軌旁信標進行測距。由于軌旁信標的位置都是已知的，所以知道了車載信標和軌旁信標的距離后就可以反推車載信標，也就是列車的位置。由于存在多組車載信標和多組軌旁信標的距離，解算程序會所有信息進行融合和比對，過濾掉異常值，然后把最優解提供給上層CBTC系統。

為了避免個別信標失效導致的測距數據采集失敗，紐約地鐵項目采用了冗余設計，車頭和車尾分別安裝了三個車載信標，其中兩個是熱備冗余，另一個是冷備冗余。每個位置的軌旁裝置也安裝了兩個軌旁信標。即使有部分車載信標和軌旁信標不能正常工作，系統仍然能夠提供穩定可靠的位置和速度信息。

我們的傳感器的功能

1、     定位：可以實時顯示列車的在軌位置或者全球坐標位置，具體形式根據應用的需求可選。靜態精度在10cm之內，動態精度在30cm之內；

2、     測速：可以實時顯示列車在線路上的運行狀態和運行速度，精度優于±2km/h；

3、     刷新速率：可以為列車提供連續定位，刷新率可達200Hz；

4、     通信：軌旁信標和車載信標具備UWB通信功能，速率最大可達1Mbps；

5、     數據保存和調用 系統可以保存和調用列車運行的所有數據；

產品安裝位置和供電方式

所有信標采用工業級封裝UWB模塊，戶外信標IP67等級。車載信標可以和機車的其它通信設備放在一起，一般是車頂上方前部的位置，220VAC或者5-48VDC電源皆可。軌旁信標立桿安裝在軌道側面，這類信標要求提供220VAC電源。
